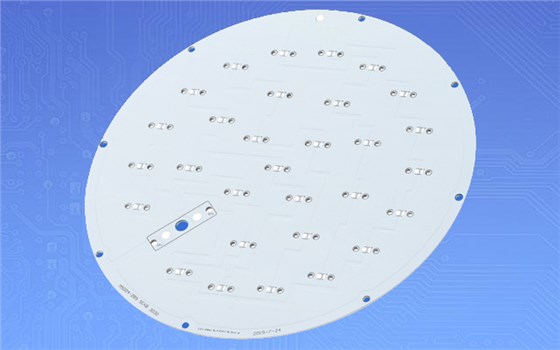

LED燈具的散熱疑問是LED燈具廠家最頭痛的疑問，不過可以選用鋁基板，由于鋁的導熱系數高，散熱好，可以有用的將內部熱量導出。LED鋁基板是一種共同的金屬基覆銅板，具有杰出的導熱性、電氣絕緣功能和機械加工功能。設計時也要盡量將PCB接近鋁底座，然后削減灌封膠有些發生的熱阻。

LED鋁基板的特色：選用外表貼裝技能；在電路設計方案中對熱擴散進行極為有用的處理；下降商品運行溫度，進步商品功率密度和可靠性，延伸商品運用壽命；減小商品體積，下降硬體及安裝本錢；替代易碎的陶瓷基板，取得非常好的機械耐久力。

鋁基覆銅板是一種金屬線路板材料、由銅箔、導熱絕緣層及金屬基板構成，它的構造分三層：

CIREUITL.LAYER線路層：相當于通常PCB的覆銅板，線路銅箔厚度LOZ至10OZ。

DIELCCTRICLAYER絕緣層：絕緣層是一層低熱阻導熱絕緣材料。

BASELAYER底層：是金屬基板，通常是鋁或可所挑選銅。鋁基覆銅板和傳統的環氧玻璃布層壓板等。

電路層通常經過蝕刻構成印刷電路，使元件的各個部件相互連接，通常情況下，電路層需求具有很大的載流才能，然后應運用較厚的銅箔；導熱絕緣層是LED鋁基板核心技能之地點，它通常是由特種陶瓷填充的特別的聚合物構成，熱阻小，粘彈功能優秀，具有抗熱老化的才能，可以接受機械及熱應力。

高功能LED鋁基板的導熱絕緣層恰是運用此種技能，使其具有極為優秀的導熱功能和高強度的電氣絕緣功能；金屬底層是LED鋁基板的支撐構件，需求具有高導熱性，通常是鋁板，也可運用銅板，適合于鉆孔、沖剪及切開等慣例機械加工。 PCB材料比較有著其他資料不行比較的長處。無需散熱器，體積大大減小、散熱作用極好，杰出的絕緣功能和機械功能。

LED鋁基板的用處：功率混合IC（HIC）。

1.音頻設備：輸入、輸出放大器、平衡放大器、音頻放大器、前置放大器、功率放大器等

2.電源設備：開關調節器、DC/AC轉換器、SW調整器等。

3.通訊電子設備：高頻增幅器、濾波電器、發報電路。

4.辦公自動化設備：電動機驅動器等。

5.轎車：電子調節器、點火器、電源控制器等。

6.電腦：CPU板、軟碟驅動器、電源設備等。

7.功率模組：換流器、固體繼電器、整流電橋等。
